ชุดประกอบระบบรดน้ำต้นไม้อัตโนมัติอย่างง่าย Simple Plant Watering System DIY Kit

ชุดประกอบระบบรดน้ำต้นไม้อัตโนมัติอย่างง่าย (Simple Plant Watering System DIY Kit)

การประกอบชุดรดน้ำต้นไม้อัตโนมัติอย่างง่าย

อุปกรณ์ในชุดระบบรดน้ำต้นไม้ประกอบด้วย

• 1. ปั้มน้ำแบบแช่ 5V
• 2. สายยางต่อปั้ม สำหรับรดน้ำต้นไม้ 1/4 นิ้ว (2หุน)
• 3. Relay 5V  - รีเลย์ทำหน้าเปรียบเสมือนสวิตซ์สำหรับตัดต่อไฟเพื่อปิดเปิดปั้ม
• 4. ชุดเซนเซอร์วัดความชื้นในดิน
• 5. รางถ่าน AA 4 ก้อน มีฝาปิดและสวิทช์เปิดปิด
• 6. ชุดสายไฟ
• 7. สาย USB แปลงเป็น หัวแจ็คกลม DC 5.5 x 2.5mm

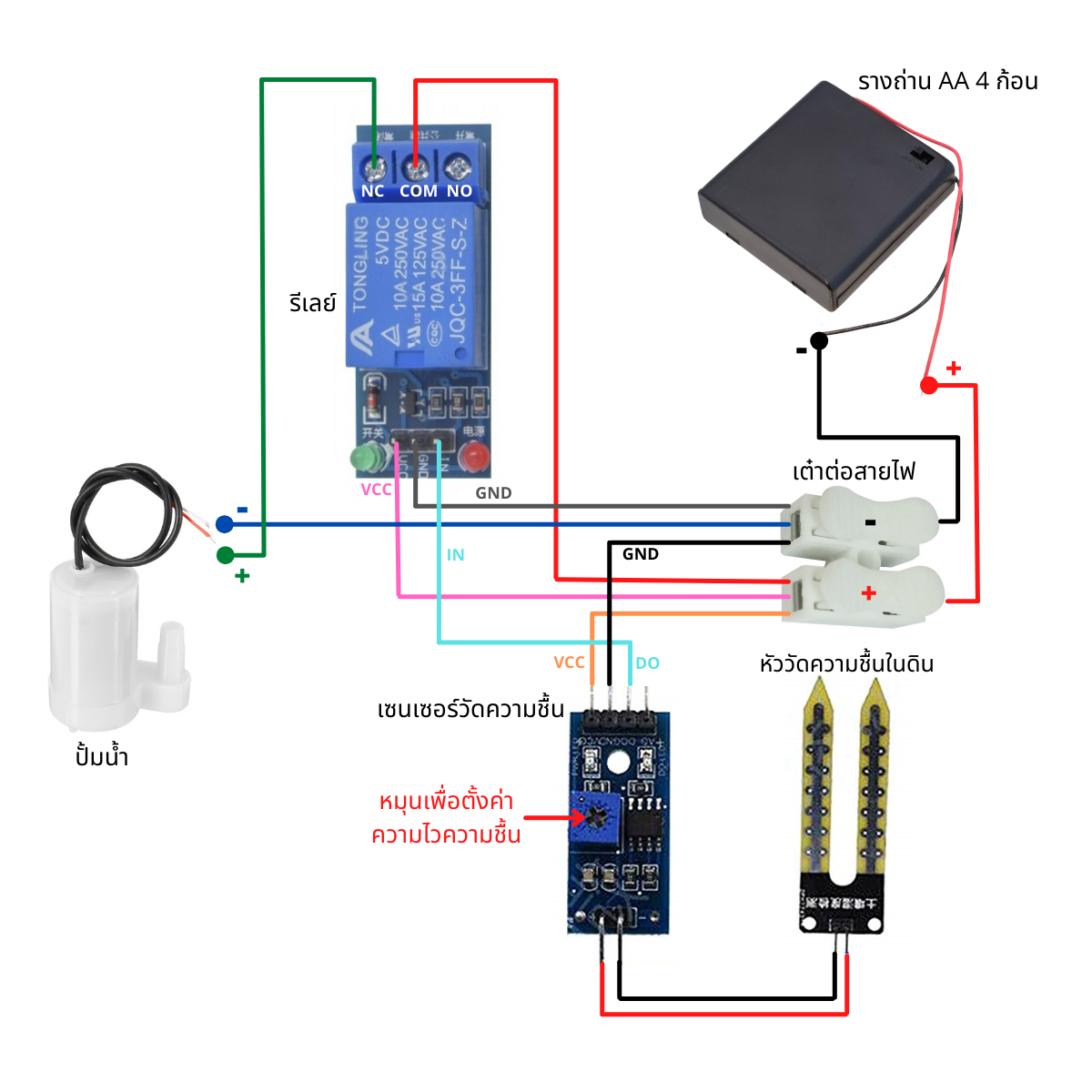

การต่อสายไฟ

ข้อแนะนำการประกอบ

• ในชุดจะไม่มีถ่าน AA ให้นะครับ ใช้ถ่านขนาด AA จำนวน 4 ก้อน ถ่าน AA สามารถหาซื้อตามร้านสะดวกซื้อทั่วไปครับ
• ระบบรดน้ำต้นไม้ใช้แหล่งจ่ายไฟจากถ่าน AA จำนวน 4 ก้อน หรือสามารถใช้สาย USB ในชุดสำหรับต่อแหล่งจ่ายไฟจาก Power Bank หรือหัวชาร์ทมือถือได้ เวลาใช้สาย USB ต่อให้ตัดหัวที่เป็นแจ็คกลมออก แล้วปอกสายไฟ จะแยกได้ 2 สาย ขั้วบวกและลบ 5V ต่อแทนรางถ่านได้เลยครับ
• เทคนิคการเชื่อมต่อสายไฟเข้าด้วยกัน ให้ตัดหัวพลาสติกสีดำออก แล้วปอกสายไฟ จากนั้นนำทองแดงมาพันกัน ถ้าบัดกรีได้จะช่วยให้แน่นหนามากขึ้น หรือถ้าไม่มีอุปกรณ์บัดกรี ใช้เทปดำพันสายไฟพันได้ หรือใช้เต๋าต่อสายไฟที่มีในชุดได้ครับ
• การต่อสายไฟจะต้องถอดถ่านหรือแหล่งจ่ายไฟออกก่อน และตรวจสอบความถูกต้องของการต่ออีกครั้งก่อนจ่ายไฟเข้า การต่อสายไฟผิดหรือสลับขั้วจะทำให้อุปกรณ์เสียหายได้


หลักการทำงานของชุดประกอบระบบรดน้ำต้นไม้อัตโนมัติอย่างง่าย

การปรับตั้งความไวของเซนเซอร์วัดความชื้น

ตัวเซนเซอร์วัดความชื้นวัดความชื้นโดย วัดค่ากระแสไฟฟ้าที่สามารถผ่านระว่างขาสองข้างของหัววัด โดนเราสามารถใช้ไขควงปากแฉกหมุนปรับตั้ง (ตัวหมุนสีฟ้า) ให้ทำงานตรวจจับความชื้นในระดับที่เหมาะสมได้ การตั้งค่าความชื้นเบื้องต้นสามารถทำได้โดยการนำหัววัดความชึ้นในดินจุ่มลงน้ำ จากนั้นหมุนตัวปรับตั้งความไว ไปตำแหน่งที่ปั้มน้ำหยุดพอดี จะได้ตำแหน่งที่เหมาะสม
