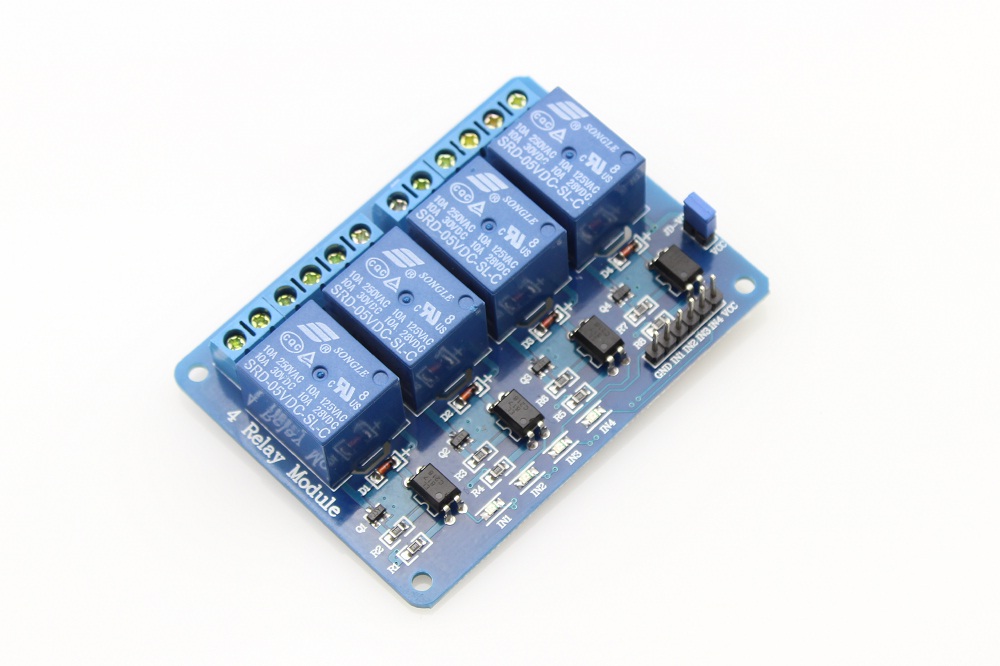

4 Channel Relay Module 5V Low Trigger With Optocoupler รีเลย์ 4 ช่อง

4 Channel Relay Module 5V Low Trigger With Optocoupler
4 Channel Relay Module 5V Low Trigger With Optocoupler โมดูลรีเลย์ 4 ช่อง แบบ Low Trigger ตัดต่อไฟได้สูงสุด 250V กระแส 10A
รีเลย์ 4 ตัว เพื่อใช้งานในการควบคุมอุปกรณ์ไฟฟ้า รับกระแสได้สูงถึง 10 A ใช้งานได้ทั้งไฟฟ้ากระแสตรง และ กระแสสลับ รับแรงดันระดับ 5 V ตรงจาก Arduino board มี LED แสดงสถานะการทำงานของรีเลย์  ออกแบบให้ป้องกันวงจรด้านควบคุมออกจากด้านกำลังโดยการใช้การส่งผ่านด้วยแสง (Optocoupler) ในทุกตัวรีเลย์

ข้อมูลเพิ่มเติม 4 Channel Relay Module 5V Low Trigger With Optocoupler

4 channel relay output modules, relay output contacts Maximum 250A 10A. Input IN1, IN2, IN3, IN4 signal line active low. VCC, GND power supply input power alone can relay relay supply input JD-VCC.

This small 4 Channel Relay Board works from a 5V supply for the relays uses a low switching signal (i.e. a GND or 0V connection will switch the relay on). It uses a transistor and opto-isolator to switch the relay on so can be connected directly to a microcontroller pin.

Switches up to 10Amps. Rated at up to 250V

การเชิ่อมต่อ 4 Channel Relay Module 5V Low Trigger With Optocoupler

คุณสมบัติ 4 Channel Relay Module 5V Low Trigger With Optocoupler

• Comes fully assembled
• 4 independently controlled relays
• Single Pole Double Throw (SPDT)
• Supports any microcontroller or TTL signal. 3.3V and 5V supported.
• Relay current consumption at 5V is 75mA each when switched on
• LED indicator for each channel
• On-board switching transistor.
• On-board back EMF protection.
• Size 76mm long x 56mm wide x 17mm high
• 4 Mounting holes
