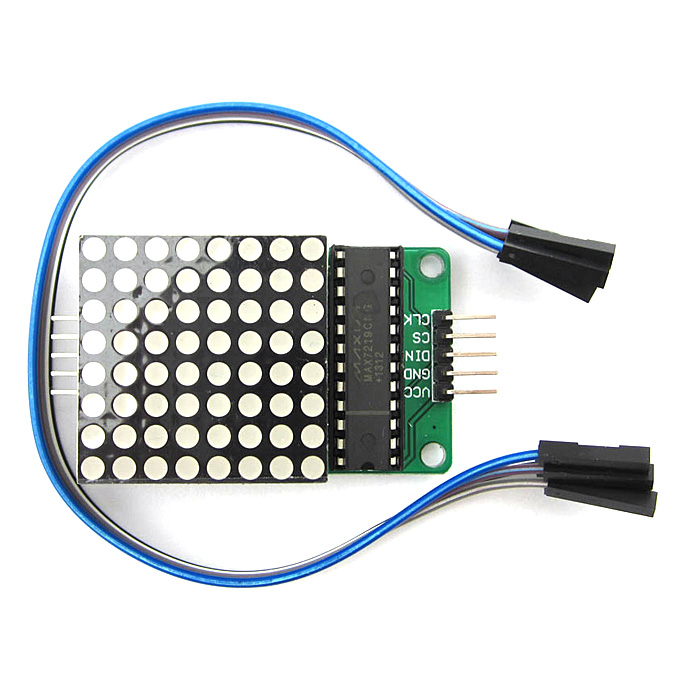

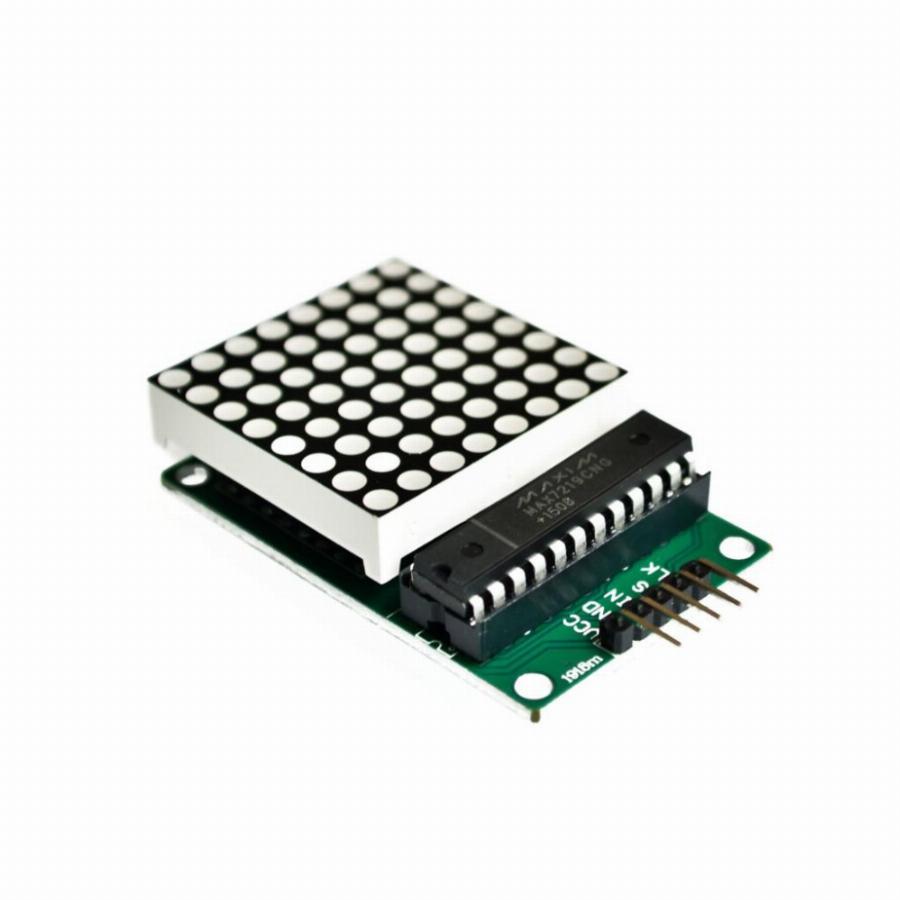

MAX7219 IC Driver Module โมดูลแสดงผล LED Dot Matrix 8x8 ขนาด 40mm x 40mm + สาย Jumper

LED Matrix Driver MAX7219 IC Driver Module + LED Dot Matrix 8x8 ขนาด 40mm x 40mm + สาย Jumper

โมดูล LED Dot Matrix 8x8 ดวง ขนาดจอ เส้นทะแยงมุม 40x40 มิลลิเมตร สามารถใช้งานเดี่ยว ๆ หรือนำมาเรียงต่อกันเพื่อทำไฟวิ่งแสดงข้อความได้ ใช่ง่าย มีตัวอย่างและโคดการใช้งาน

LED Matrix Driver MAX7219 Description:

8X8 LED matrix has too many pins that Arduino is difficult to interface. This kit shows how to use an interface chip MAX7219 to interface Arduino to drive 8X8 LED matrix.

Wire Instruction:

• Ground of Arduino -> GND of the module
• Digital pin 8 of Arduino -> DIN of the module
• Digital pin 9 of Arduino -> CS of the module
• Digital pin 10 of Arduino -> CLK of the module

Download:

• Arduino sample code for LED Dot Matrix: http://www.linksprite.com/download/showdownload.php?lang=en&id=223
• MAX7219 data sheet: http://www.cutedigi.com/pub/LEDMatrix/MAX7219.pdf
• ไลบารี
• ตัวอย่างการต่อใช้งาน
• ตัวอย่างการใช้งานหลายอันเรียงต่อกัน
• DataSheet
