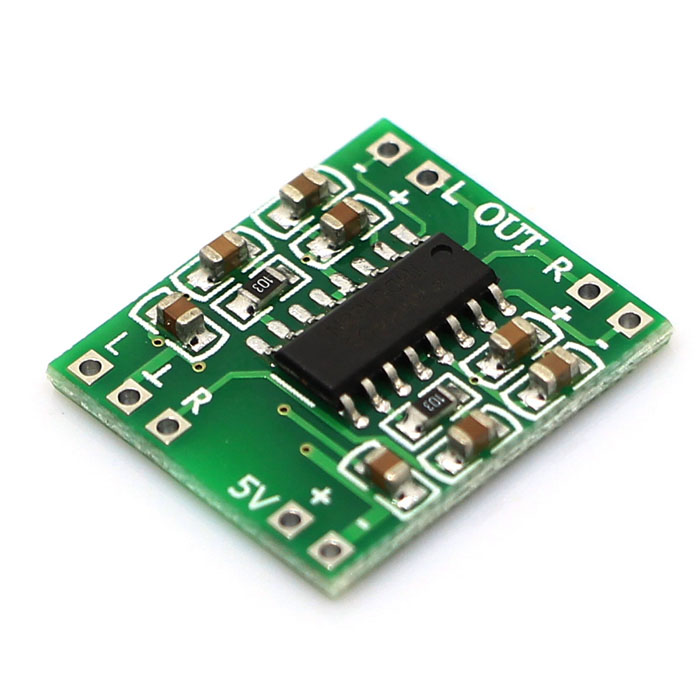

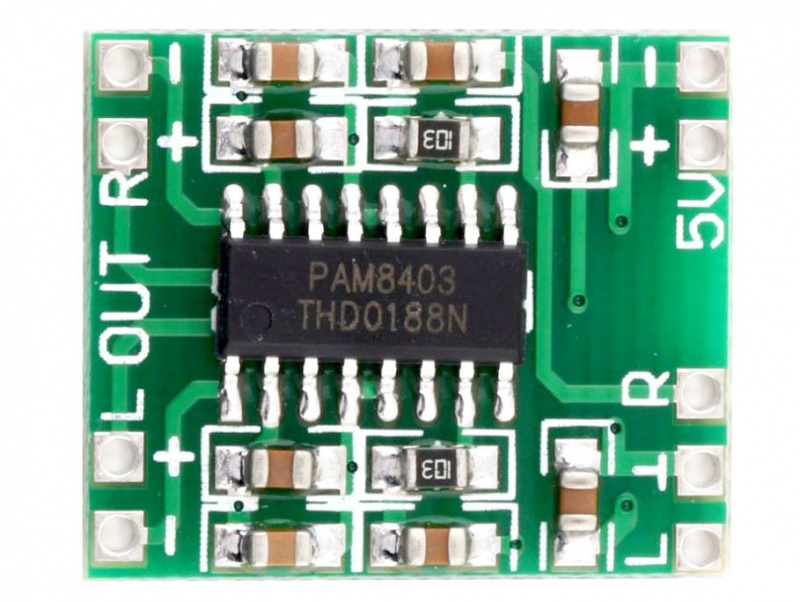

PAM8403 Mini Two-channel Stereo Audio Amplifier Class-D Module 2.5V-5V 3W+3W โมดูลขยายเสียงขนาดเล็ก

PAM8403 Mini Two-channel Stereo Audio Amplifier Class-D Module 2.5V-5V 3W+3W
โมดูลขยายเสียงขนาดเล็ก

ถ้าคุณต้องการเครื่องขยายเสียงขนาดเล็กแต่ให้เสียงดังแบบสเตอริโอและประหยัดไฟ บอร์ดนี้เป็นอีกตัวที่น่าสนใจ PAM8403 เป็นบอร์ดขยายเสียงขนาดเล็ก แบบคลาส D ขนาด 2x3 วัตต์ ใช้ไฟ 2.5 - 5 โวลต์ เหมาะกับ Arduino หรือจะใช้ไฟเลี้ยงจาก USB ก็ได้

Description

The PAM8403 is a 3W+3W, class-D audio amplifier. It offers low THD+N, allowing it to achieve high-quality sound reproduction. The new
filterless architecture allows the device to drive the speaker directly, requiring no low-pass output filters, thus saving system cost and PCB area. With the same numbers of external components, the efficiency of the PAM8403 is much better than that of Class-AB cousins. It can extend the battery life, which makes it well-suited for portable applications.

Features

• Dual channel stereo, high output power (3 w + 3 w power @ 5V and 4 ohms load)
• Good sound quality
• Can use computer USB for power supply directly. Double panel wiring solves crosstalk
• Super mini design allows it to be easily placed in a variety of digital products.
• 3W Output at 10% THD with a 4ΩLoad and 5V Power Supply
• Filterless, Low Quiescent Current and Low EMI
• Low THD+N
• Superior Low Noise
• Efficiency up to 90%
• Short Circuit Protection
• Thermal Shutdown

Technical Specifications

• Model V71
• Operating Voltages: 2.5V  to 5.5V
• Features: Mini amplifier board with compact size, high output power and HD audio.
• Amplifier IC: PAM8403
• Load : Can direct drive 4 or 8 ohm small speakers
• Dimensions: 0.83 in x 0.71 in x 0.12 in (2.1 cm x 1.8 cm x 0.3 cm)
• Weight: 0.18 oz (5 g)

Applications

• Bluetooth Stereo Audio hands free / headsets
• In robots that speak or generate sounds to indicate activities
• Portable Speakers
• LCD Monitors / TV Projectors
• Arduino or Raspberry Pi Game Machines
• Speaker Phones

Documents and Downloads

• PAM8403 IC Datasheet
