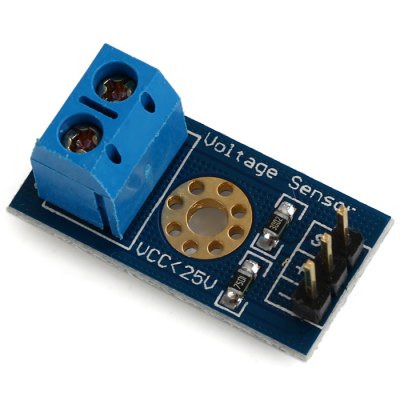

Voltage Sensor Module โมดูลวัดแรงดันไฟฟ้า โวลต์เซ็นเซอร์ (DC 0-25V)

• input voltage range: DC0-25V
• voltage detection range: DC0.02445V-25V
• voltage analog resolution: 0.00489V
• DC input interface: the positive terminal connected to VCC, GND negative pole
• output interface: "+" then 5 / 3.3V, " - "then GND," s "AD pins connect the Arduino

• ขา - ต่อกับ กราวน์
• ขา + ต่อกับไฟ 5 หรือ 3.3 โวลต์
• ขา S ต่อกับขา A1
• ขา Vcc ต่อกับไฟที่ต้องการวัด

• ถ้าบอร์ด arduino ใช้ไฟเลี้ยง 3.3V ไฟที่วัดได้สูงสุดคือ 16.5V
• ถ้าบอร์ด arduino ใช้ไฟเลี้ยง 5V ไฟที่วัดได้สูงสุดคือ 24.9V

int val11;

float val2;



void setup()

{

Serial.begin(9600);

}

void loop()

{

float temp;

val11=analogRead(1);

temp=val11/4.092;

val11=(int)temp;//

val2=((val11%100)/10.0);

Serial.println(val2);

delay(1000);

}
