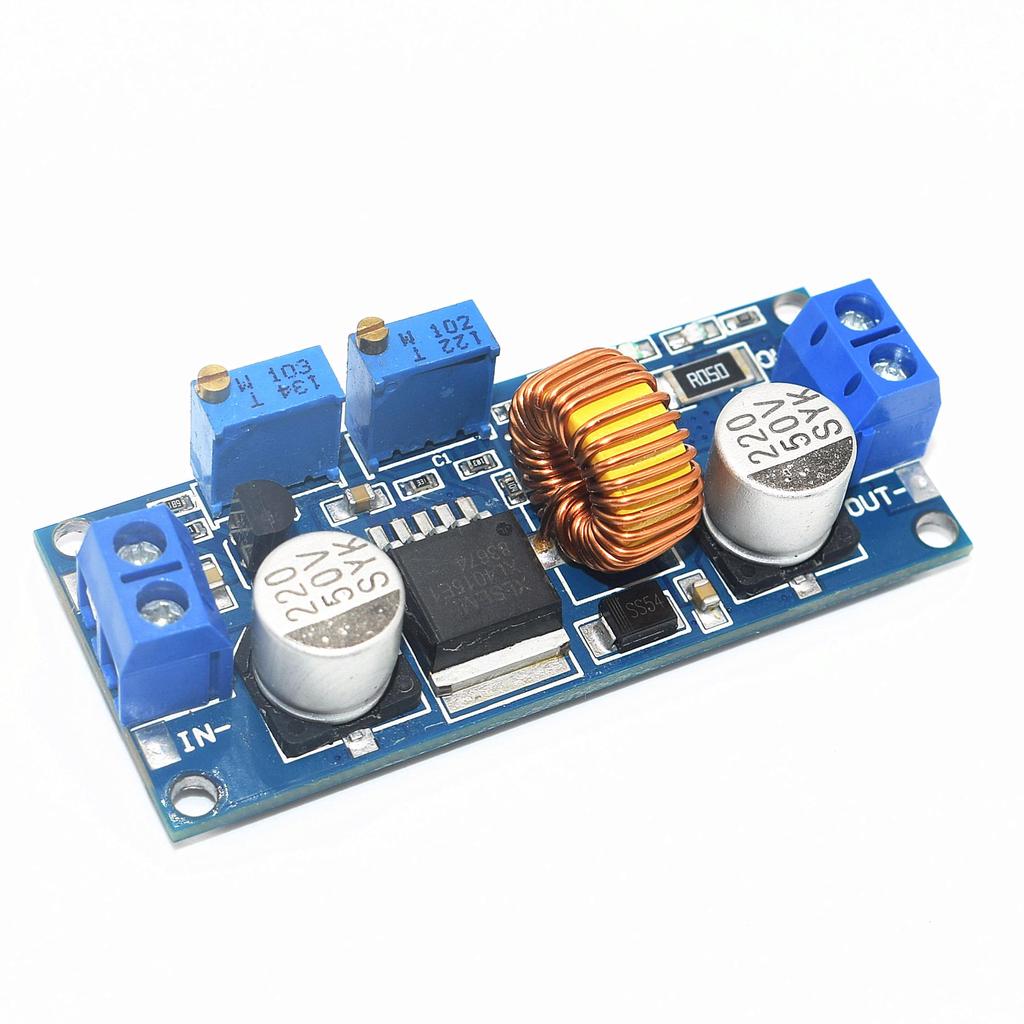

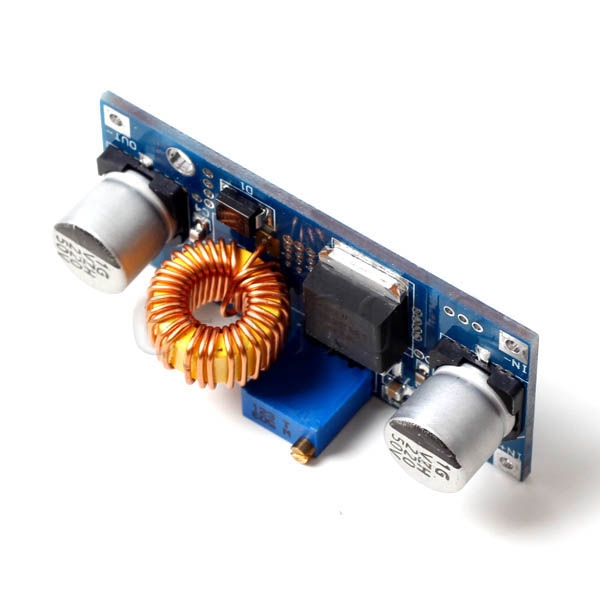

XL4015E1 5A 5-36V to 1.25-32V DC Adjustable Current/Voltage Step-Down Charger Module
Tags : XL4015E1, XL4015E1 5A 5-36V to 1.25-32V DC Adjustable Current/Voltage Step-Down Charger Module
รายละเอียดสินค้า
XL4015E1 5A 5-36V to 1.25-32V DC Adjustable Current/Voltage Step-Down Charger Module
โมดูล Step-down 5-36V to 1.25-32V DC กระแสสูงสุด 5A แบบปรับกระแสหรือแรงดันได้
สามารถนำไปประยุกต์ใช้ได้หลายอย่างเช่น โมดูลชาร์ทแบตเตอร์รี่ โมดูลแปลงกระแสลง โมดูลขับหลอด LED แบบกระแสคงที่
Specification:
- Input voltage range:5-36VDC
- Output voltage range:1.25-32VDC adjustable
- Output current: 0-5A(Below 4.5A recommended)
- Output power: Max 75W (Below 50w recommended & lower the ampere output if input & output gap is big)
- High efficiency up to 96%
- Built-in thermal shutdown function
- Built-in current limit function
- Built-in output short protection function
- Input reverse polarity protection: None (if required, the high current diode in series with the input).
- Input Reverse Polarity Protection: No, (if necessary, please string into the high current diode) If reversed, converter module will damage.)
- Size: 6.8CM x 3.9CM x 1.5CM.
ข้อมูลเพิ่มเติม:
- 1. When you use the product, the module inputs and outputs are to be isolated from the ground.
- 2. USB output voltage is consistent with the module, not a fixed 5V output. When charging for digital equipment, make sure the USB output voltage is 5V.
- 3. Some customers report: “The module can not adjust the output voltage is always equal to the input voltage.” The problem is caused by the input voltage is lower than the preset output voltage. factory default output voltage of about 20V. When you encounter this problem, please counterclockwise rotation of the “voltage potentiometer” 10 laps or more, then use the module you can adjust the output voltage.
Applications การนำไปใช้งาน:

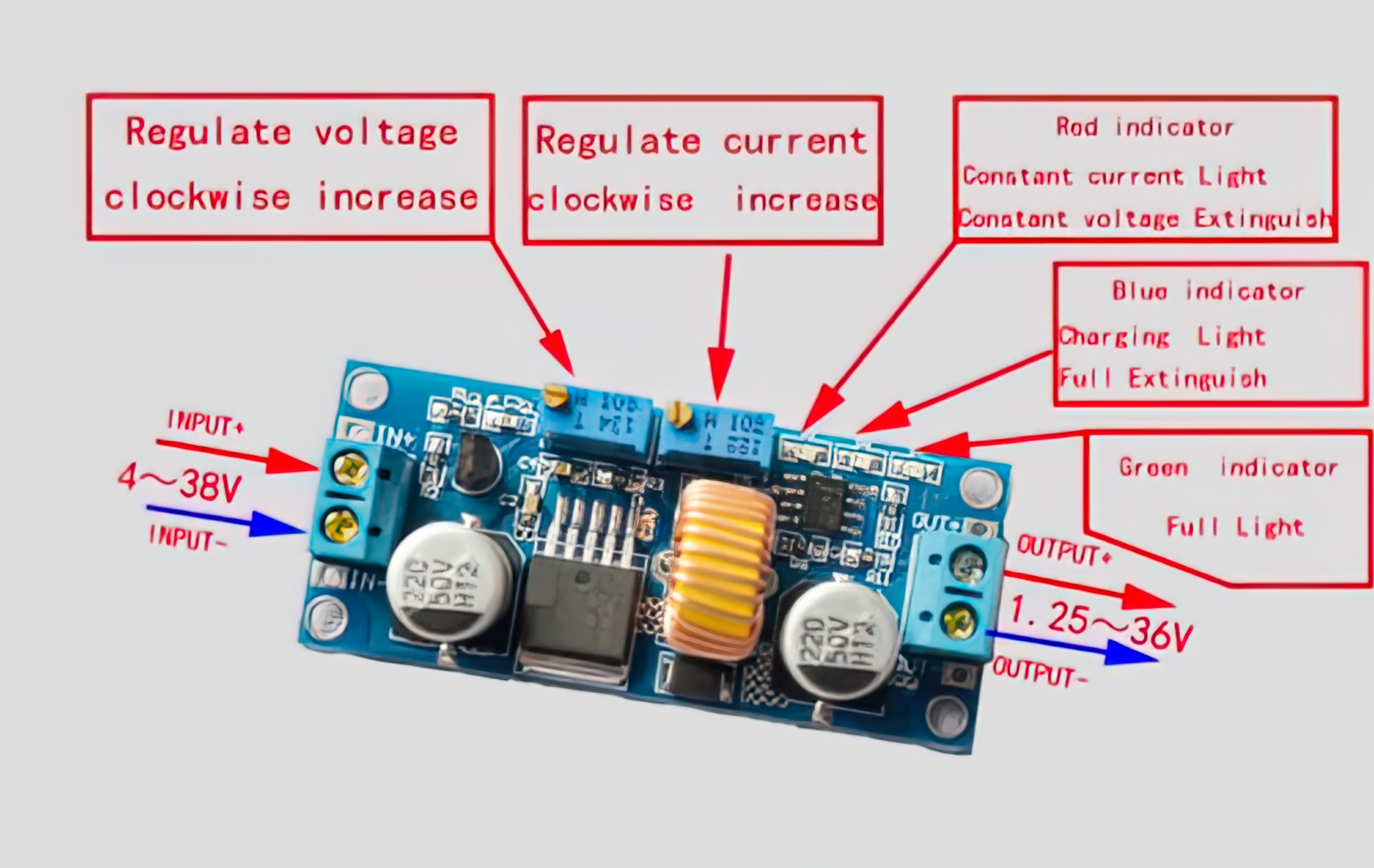

1. Use as a step-down module with overcurrent protection:
(1) Adjust the right button so that the “OUT” LED is lighted, Digital meter shows the value of output voltage, adjust the “voltage potentiometer” so that the output voltage reaches the value you want.
(2) Adjust the right button so that the Digital meter shows the value of output current; Wire shorted output terminal, then adjust the “current potentiometer” so that the output current reaches a predetermined overcurrent protection value. (For example, the Digital meter displays the current value of 4A, then you can use the module to a maximum current of 4A).
(3) Connected to the load.
2. Use as a battery charger Usage:
(1) Determine the battery float voltage and charging current; (if lithium parameters for 3.7V / 2200mAh, then float voltage is 4.2V, the maximum charging current of 1C, namely 2200mA)
(2) Set the module's digital display shows the output voltage, Under no-load conditions, adjust the Voltage potentiometer so that the output voltage reaches the float voltage; (if to 3.7V rechargeable lithium battery, the output voltage can be adjusted to 4.2V)
(3) Set the digital meter displays the output current, directly shorting the module output (find thicker wire shorting the output terminal), then adjust the "constant potentiometer" adjust the current value reaches the preset value of the charging current;
(4) Charge turn lamp current factory default is 0.1 times the charging current;(Battery during charging current is gradually reduced if the charge current setting is 1A, then when the charge current is less than 0.1A, blue lights turned off, the green light is on, which means that the battery is fully charged)
(5) connected to the battery charge.
(Step 1,2,3,4: Output is unloaded, do not connect the battery)
3. Use as a LED constant current driver module:
(1)Adjust the “voltage potentiometer” so that the output voltage reaches the value you want.
(2)Adjust the right button so that the Digital meter shows the value of output current; Wire shorted output terminal, then adjust the “current potentiometer” so that the output current reaches a predetermined LED operating current.
(3)Connect LED, work.
(1,2 steps as Output is unloaded, do not connect LED).
