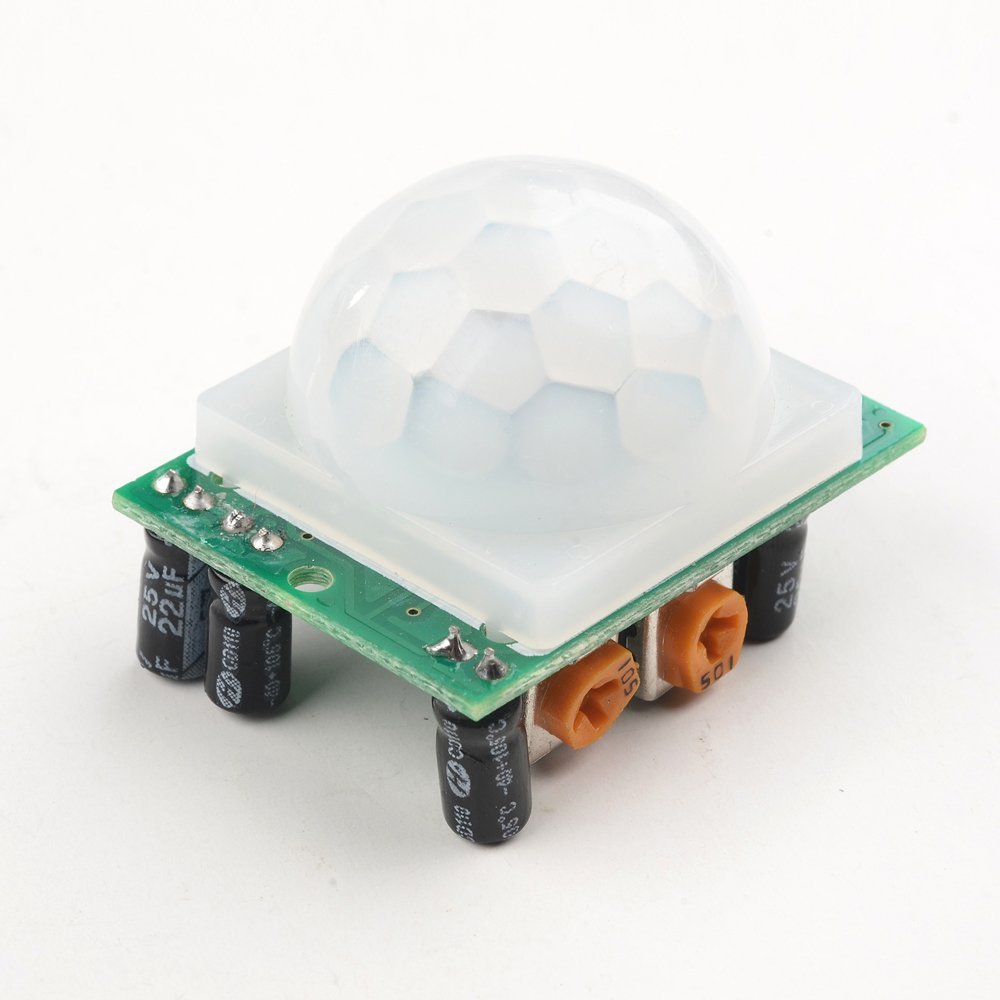

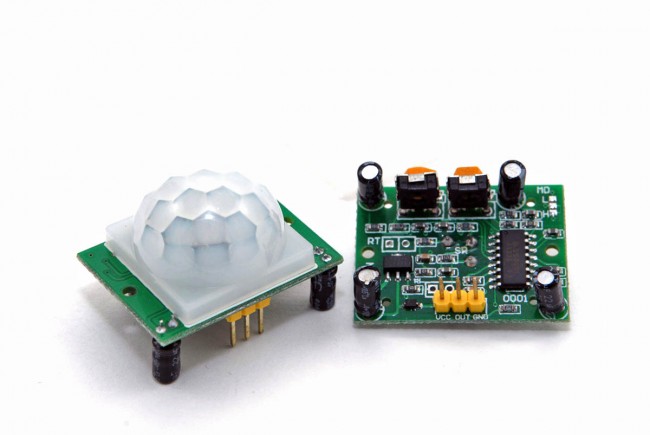

HC-SR501 PIR Motion Sensor Module เซนเชอร์ตรวจจับการเคลื่อนไหว

HC-SR501 เป็นเซนเชอร์ตรวจจับการเคลื่อนไหวโดยใช้อินฟราเรด สามารถตรวจจับการเครื่องไหวเป็นมุมกว้าง 120 องศา ในระยะ 7 เมตร

การปรับตั้ง Potentiometer

HC-SR501 มี Potentiometer สำหรับการปรับตั้ง 2 ตัว โดยตัวแรกสำหรับตั้งระยะการตรวจจับ โดยสามารถเพิ่มระยะการตรวจจับได้ถึง 7 เมตร เมื่อหมุนตามเข็มนาฬิกา และต่ำสุด 3 เมตร เมื่อหมุนทวนเข็นนาฬิกา ตัวที่ 2 สำหรับตั้งระยะเวลาดีเลย์ ตั้งได้ตั้งแต่ 5 วินาที จนถึง 300 วินาที

HC-SR501 Motion Sensor Product Description:

HC-SR501 is based on infrared technology, automatic control module, using Germany imported LHI778 probe design, high sensitivity, high reliability, ultra-low-voltage operating mode, widely used in various auto-sensing electrical equipment, especially for battery-powered automatic controlled products.

HC-SR501 Motion Sensor Specification:

• Use BISS0001 signal processing IC, sanyo genius regulator
• Voltage: 5V – 20V
• Power Consumption: 65mA
• TTL output: 3.3V, 0V
• Delay time: adjustable (0.3 sec – 10 minutes)
• Lock time: 0.2 sec
• Trigger methods: L – disable repeat trigger, H enable repeat trigger
• Sensing range: less than 120 degree, within 7 meters
• Temperature: – 15 ~ +70
• Dimension: 32*24 mm, distance between screw 28mm, M2, Lens dimension in diameter: 23mm

HC-SR501 Motion Sensor Application:

Automatically sensing light for Floor, bathroom, basement, porch, warehouse, Garage, etc, ventilator, alarm, etc.

HC-SR501 Motion Sensor Features:

• Automatic detecting: the output will be high when objects enter the sensing range, and automatically turn to low when object leave
• Photosensitive control (optional, not factory-set yet) can be set.
• Temperature compensation (optional, factory reset): In the summer when the ambient temperature rises to 30 ° C to 32 ° C, the detection distance is slightly shorter, temperature compensation can be used for performance compensation.
• Working mode (set by jumper)Wide operating voltage range: default voltage DC4.5V-20V.
  • Non-repeatable trigger/ delay mode (set to LOW): the sensor will turn to low TTL after the delay, even the sensing object is still in range.
  • Repeatable trigger (set to HIGH): the sensor will not turn to low if the object still staty in the sensing range in the delay time.
•
• Micro-amp power level consumption: static current
• Output high signal: easy to achieve docking with the various types of circuit.
