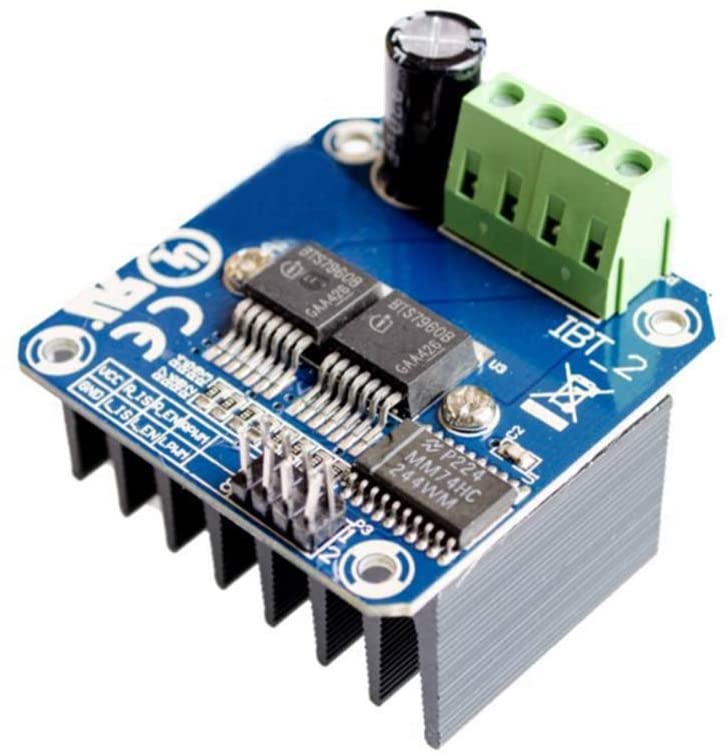

BTN7960 BTS7960 43A Current Limiting High-Power H-Bridge DC Motor Drive Module โมดูลขับ Motor DC
| รหัสสินค้า | D44 |
| หมวดหมู่ | ขับมอเตอร์ |
| ราคา | 126.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 20 ต.ค. 2563 |
| อัพเดทล่าสุด | 22 ส.ค. 2568 |
| คงเหลือ | 43 ชิ้น |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า

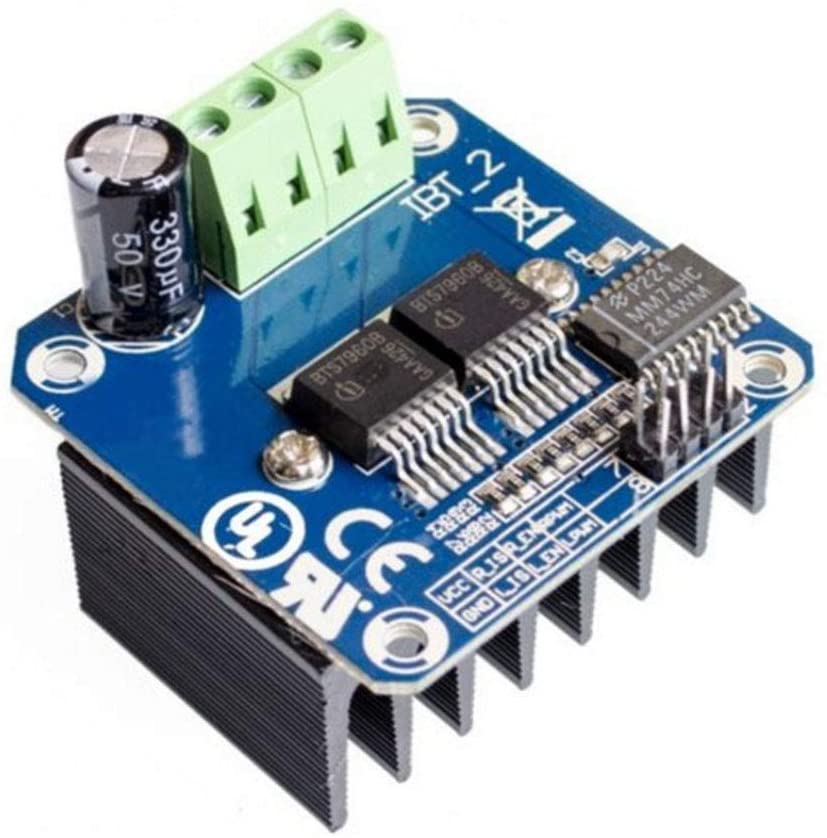

BTN7960 BTS7960 43A Current Limiting High-Power H-Bridge DC Motor Drive Module
โมดูลขับดีซีมอเตอร์ แบบฟูลบริดจ์ ใช้ไอซีเบอร์ BTN7960 สเปคกระแสสูงสุด(พีค) 43A ควบคุมมอเตอร์หมุนกลับทางได้
IBT-2 (BTS7960) เป็นโมดูลขนาดกระทัดรัดสำหรับขับ Motor (PWM at 25kHz ร่วมกับ active freewheeling) เหมาะสำหรับควบคุม High Power Motor โดยทำงานที่ 24V และสามารถขับได้ที่กระแสสูงสุดถึง 43A ที่มาพร้อมกับ Protection ต่างๆไม่ว่าจะเป็น Over-Voltage, Under-Voltage, Over-Temperature
*** ถ้าจ่าย +5V พร้อมกันไปที่ขา LPWM และ RPWM มอเตอร์จะหยุดหมุน
IBT-2 (BTS7960) เป็นโมดูลขนาดกระทัดรัดสำหรับขับ Motor (PWM at 25kHz ร่วมกับ active freewheeling) เหมาะสำหรับควบคุม High Power Motor โดยทำงานที่ 24V และสามารถขับได้ที่กระแสสูงสุดถึง 43A ที่มาพร้อมกับ Protection ต่างๆไม่ว่าจะเป็น Over-Voltage, Under-Voltage, Over-Temperature
สเปคของสินค้า BTN7960 BTS7960 43A DC Motor Drive Module (Specifications)
- ใช้สำหรับขับดีซีมอเตอร์ที่ต้องการกระแสสูงๆ
- ใช้สัญญาณ PWM ในการควบคุมความเร็ว รองรับความเร็ว ของ PWM ได้ถึง 25 KHz
- สามารถควบคุมมอเตอร์ได้ 1 ตัว และควบคุมหมุนซ้าย ขวา (กลับทาง) ได้
- แรงดันไฟเลี้ยงมอเตอร์ : 6-27Vdc
- กระแสเอาต์พุตสูงสูง: 43A Max (กำหนดจากสเปคของ BTS7960) ในทางปฏิบัติควรใช้กระแสไม่เกิน 20A เพื่อความปลอดภัย
- แรงดันอินพุต (PWM) สำหรับใช้ควบคุม: 5Vdc
- ดาวน์โหลด BTN7960 Datasheet คลิก
- ไอซี BTN7960 มีระบบป้องกันดังต่อไปนี้
- - Undervoltage Shutdown:
- - Over temperature protection: ถ้าอุณหภูมิภายในตัวไอซีสูงเกินค่าที่กำหนดไว้ ไอซีจะหยุดทำงาน
- - Current Limitation: มีระบบป้องกันกระแสเกิน 33A
การต่อใช้งาน
การต่อใช้งานทางเอาต์พุต
- - ขา B+ : ขั้วบวกแหล่งจ่ายไฟสำหรับมอเตอร์ (ใช้แรงดัน 6-27Vdc)
- - ขา B- : กราวด์ของแหล่งจ่ายไฟสำหรับมอเตอร์
- - ขา M+: ขั้วบวกของมอเตอร์
- - ขา M- : ขั้วลบของมอเตอร์
การต่อใช้งานทางด้านอินพุต (ขาควบคุม)
- - VCC: +5V
- - GND: GND
- - R_IS และ L_IS จะเป็นขาเอาต์พุตแสดงสถานะผิดพลาด (Error signal) กรณีที่กระแสทางเอาต์พุตไหลเกิน หรือเกิดการลัดวงจร และตัว IC จะหยุดทำงานเสมอ
- - R_EN และ L_EN จะเป็นขาควบคุมอีนาเบิล(เปิดปิดการทำงานของ Output ทางขวาและซ้าย ตามลำดับ) : Active High (ต่อ 5V)
- - RPWM และ LPWM เป็นขาอินพุตสำหรับต่อสัญญาณ PWM มาควบคุมความเร็วของมอเตอร์
หลักการทำงาน
1. จะต้องต่อขา R_EN และ L_EN ด้วย 5V ไว้ (เป็นการอีนาเบิลเอาต์พุต)
2.จากนั้นถ้าต้องการให้มอเตอร์หมุนไปทางซ้าย ก็ให้จ่าย PWM (หรือ 5V) ไปที่ขา LPWM โดยที่ขา RPWM ให้ต่อกราวด์ (หรือจ่าย 0V) ไว้ ถ้าต้องการให้มอเตอร์หมุนไปทางขวา ต้องจ่าย PWM (หรือ 5V) ไปที่ขา RPWM โดยที่ขา LPWM ให้ต่อกราวด์ไว้ (หรือจ่าย 0V)
*** ถ้าจ่าย +5V พร้อมกันไปที่ขา LPWM และ RPWM มอเตอร์จะหยุดหมุน
